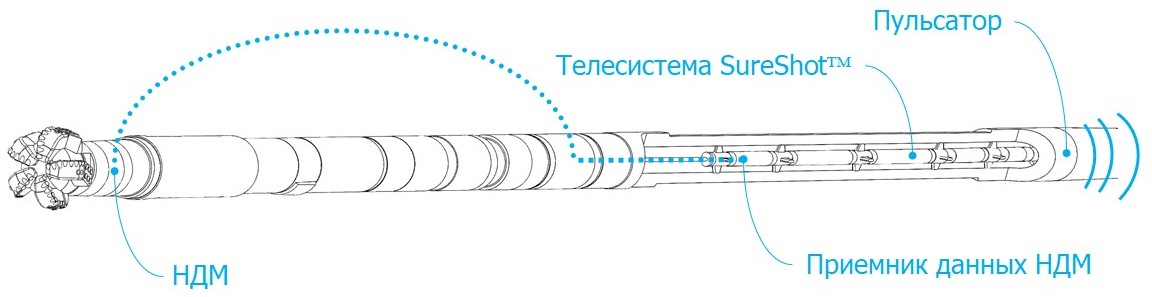

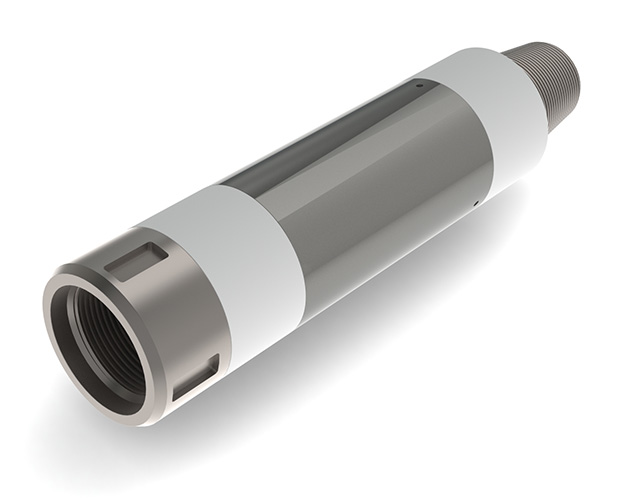

Предназначен для измерения технологических и геофизических параметров непосредственно около долота в процессе бурения гидравлическими забойными двигателями и передачи информации по беспроводному электромагнитному каналу связи на материнскую телесистему типа ЗТС-42 ЭМ-М, ЗТС-42КК, APS Technology.
Презентация по опыту применения (Презентация НДМ+ДР,ppsx).
Подробнее

Описание


Особенности и преимущества

•    осуществляет измерения непосредственно около долота;
•    позволяет оперативно корректировать режим бурения скважины;
•    повышает качество проводки скважины;
•    повышает достоверность измерения технологических параметров.

Технические характеристики

Параметры Значения
Диапазон измерений:
- зенитный угол, град.
- обороты долота, об/мин
- осевая нагрузка на долото, кН:
наружный диаметр модуля 102 мм
наружный диаметр модуля 150 мм
- давление в скважинном пространстве, МПа
- мощности экспозиционной дозы естественного гамма-излучения, мкР/ч МЭД

0...180±0,2
0...300±10%

0...100±10%
0...400±10%
0...40±10%
1...100 ± 15%
Максимальная рабочая температура, °С 120
Максимальное гидростатическое давление, МПа 40
Тип присоединительных замковых резьб З-76, З-88,  З-117
Диаметр, мм 102, 120, 150
Масса, кг 20

Работает совместно с телесистемами типа ЗТК-42ЭМ, ЗТК-42КК, APS Technology. Могут быть по заказу подключены к любой другой телесистеме.

Комбинация измеряемых параметров определяется заказчиком.
