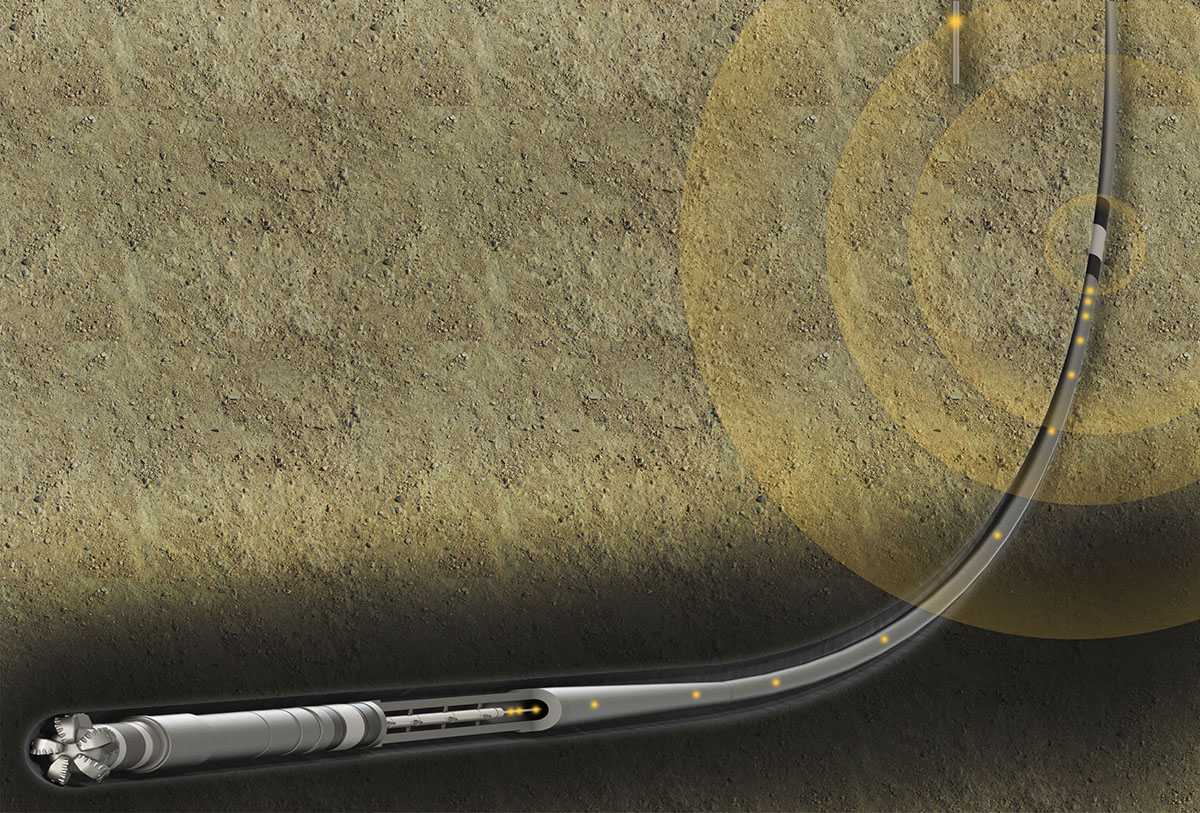

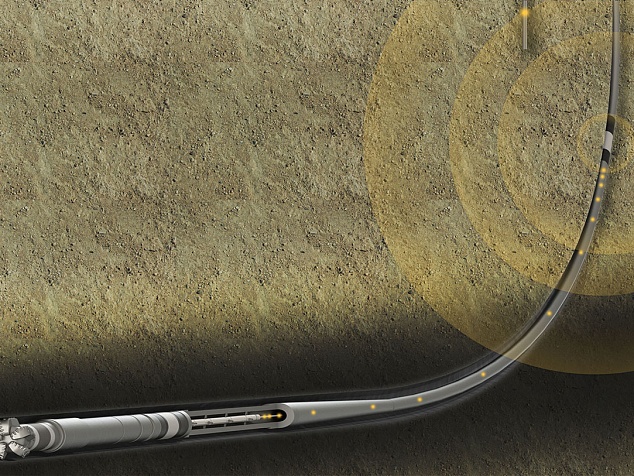

Забойный телеметрический комплекс с комбинированным каналом связи ЗТК-30КК

Назначение системы: удлинение ствола скважины из хвостовика долотом диаметром 95 мм.
Подробнее

Описание


Назначение телесистемы: удлинение ствола скважины из хвостовика долотом диаметром 95 мм.

Технические характеристики

Параметры Значения
Диапазон измерений:
  • зенитного угла, град
  • азимута, град
  • угла установки отклонителя, град
  • мощности экспозиционной дозы естественного гамма излучения, кР/час

  • 0-180
  • 0-360
  • 0-360
  • 2-100
Погрешность измерений, град.:
  • зенитного угла
  • азимута в диапазоне зенитных углов 3°, 7°; 173°, 177°
  • азимута в диапазоне зенитных углов 7°, 173°
  • угла установки отклонителя:
    • в диапазоне зенитных углов 3°, 7°; 173°, 177°
    • в диапазоне зенитных углов 7°, 173°

  • ±0,2
  • ±3
  • ±1,5

  • ±2
  • ±1
Максимальная рабочая температура, °С 120
Максимальное гидростатическое давление, МПа 60
Присоединительные замковые резьбы:
  • забойного блока
  • ретранслятора

  • З-73
  • З-86
Габаритные размеры модулей скважинного прибора, мм:
  • диаметр/ длина

30/ 1300
