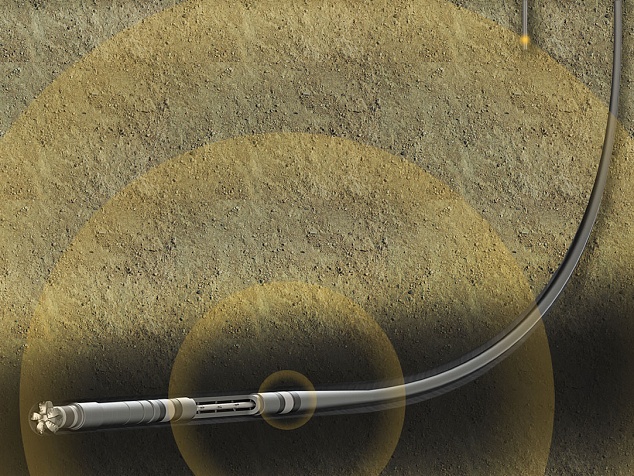

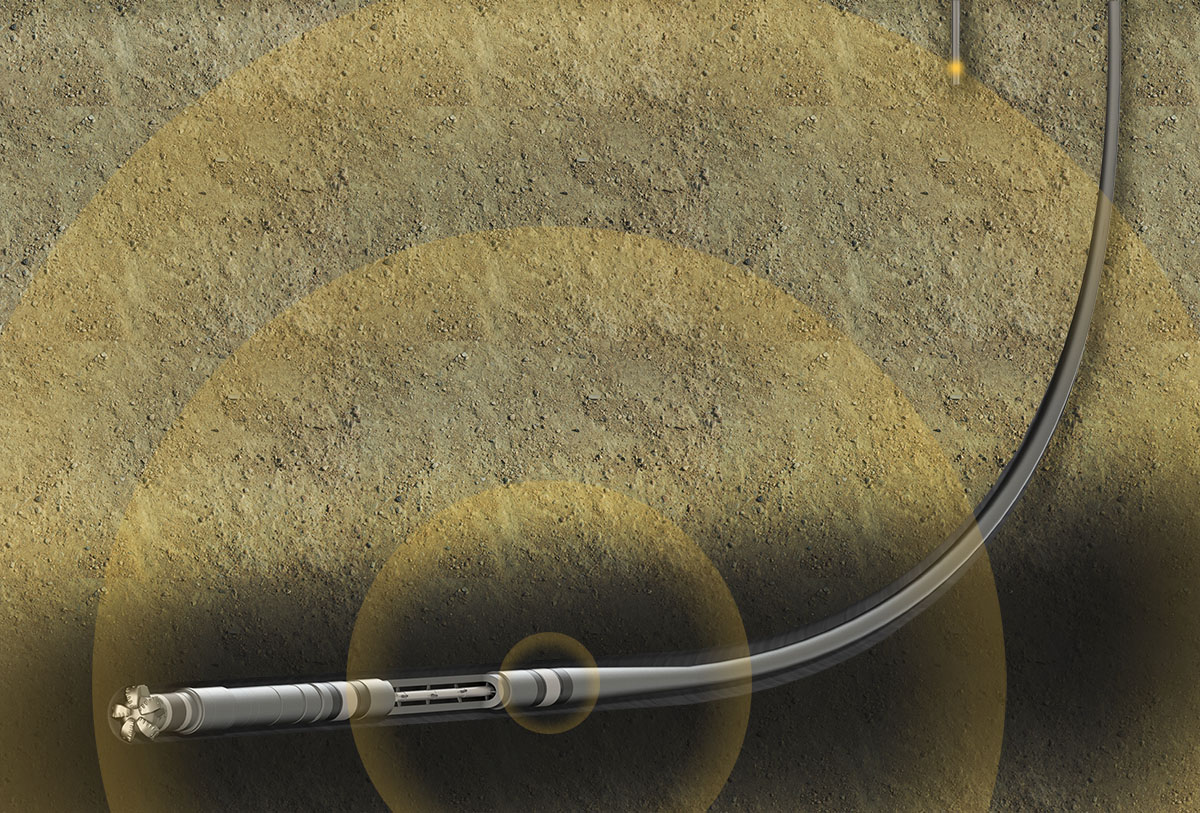

Забойный телеметрический комплекс MWD с беспроводным электромагнитным каналом связи ЗТК-42 ЭМ-М в габарите 79мм

Забойная телеметрическая система MWD с беспроводным электромагнитным каналом связи ЗТС-42 ЭМ-М предназначена для контроля и оперативного управления траекторией наклонно-направленных, горизонтальных скважин и боковых стволов в процессе бурения гидравлическими забойными двигателями. Применима для бурения долотами диаметром 95 мм.
Подробнее
Задать вопрос

Описание


Особенности и преимущества:
  • сокращает время бурения скважин;
  • повышает качество проводки;
  • позволяет управлять траекторией бурения наклонно-направленных и горизонтальных скважин с радиусом кривизны до 12-15 м;
  • обеспечивает возможность проведения исследований пластов методом ГК;
  • обладает возможностью измерения в статике.

Технические характеристики

Параметры Значения
Диапазон измерений:
  • зенитного угла, град
  • азимута, град
  • угла установки отклонителя , град
  • мощности экспозиционной дозы естественного гамма излучения, кР/час

  • 0-180
  • 0-360
  • 0-360
  • 1-100
Погрешность измерений, град.:
  • зенитного угла
    • азимута в диапазоне зенитных углов 3°,7°; 173°,177°
    • азимута в диапазоне зенитных углов 7°,173°
  • угла установки отклонителя:
    • в диапазоне зенитных углов 3°,7°; 173°,177°
    • в диапазоне зенитных углов 7°,173°

  • ±0,1
  • ±3
  • ±1,5

  • ±2
  • ±1
Максимальная рабочая температура, °С 120
Максимальное гидростатическое давление, МПа 60
Минимальный внутренний диаметр немагнитной бурильной трубы, мм 50
Габаритные размеры модулей скважинного прибора, мм: диаметр/ длина 42/ 1000

Масса скважинного прибора без корпусных изделий, кг

50

Комбинация измеряемых параметров определяется заказчиком.
