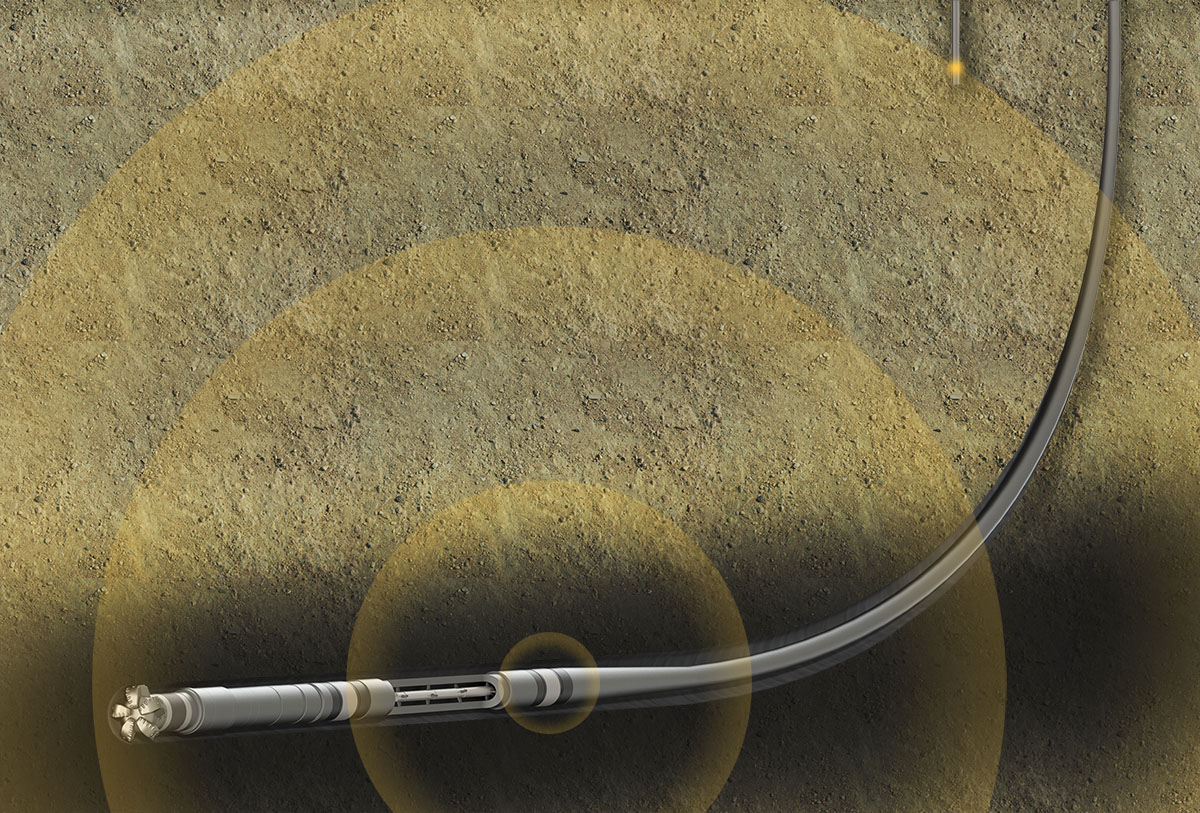

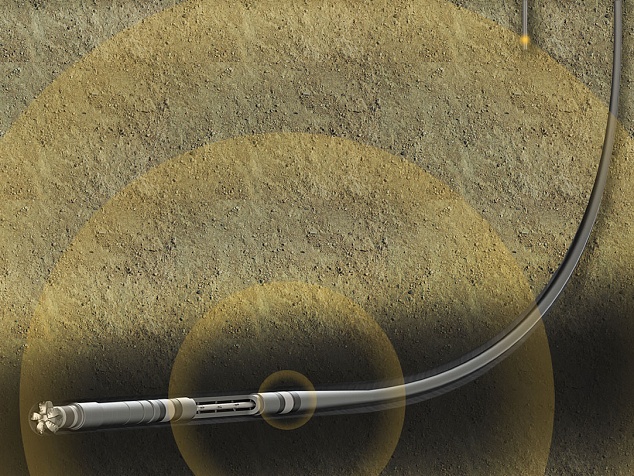

Забойный телеметрический комплекс на непрерывных насосно-компрессорных трубах ЗТК-ННКТ

Предназначена для контроля и оперативного управления траекторией наклонно-направленных и горизонтальных скважин малого диаметра в процессе бурения на депрессии гидравлическими забойными двигателями с применением в качестве бурильного инструмента непрерывных насосно-компрессорных труб.
Подробнее

Описание


Технические характеристики

Параметры Значения
Диапазон измерений:
  • зенитного угла, град.
  • азимута, град.
  • угла установки отклонителя, град.
  • частоты вращения вала забойного двигателя, об/мин
  • осевой нагрузки на долото, кН
  • внутреннего и наружного давления, МПа
  • мощности экспозиционной дозы естественного гамма-излучения (ГК), мкР/ч
  • интегрального уровня вибраций (ВК), м/с2

  • 0-180
  • 0-360
  • 0-360
  • 0-300
  • 0-100
  • 0-40
  • 0-250
  • 0-100
Допускаемая основная погрешность при измерении:
  • зенитного угла, град
  • азимута, град
    • в диапазоне зенитных углов 3-7 град.; 173-177 град.
    • в диапазоне зенитных углов 7-173 град.
  • угла установки отклонителя, град:
    • в диапазоне зенитных углов 3-7 град.; 173-177 град.
    • в диапазоне зенитных углов 7-173 град.
  • частоты вращения вала забойного двигателя, %
  • осевой нагрузки на долото, %
  • внутреннего и наружного давления, %
  • мощности экспозиционной дозы естественного гамма-излучения (ГК), %
  • интегрального уровня вибраций (ВК), %

  • ±0,2

  • ±3
  • ±1,5

  • ±2
  • ±1
  • ±10
  • ±10
  • ±10
  • ±15
  • ±10
Максимальная рабочая температура, °С 100
Максимальное гидростатическое давление, МПа 40
Габаритные размеры скважинного прибора, мм:
  • наружный диаметр
  • длина

  • 90
  • 12000
Масса компоновки скважинного прибора без диамагнитных труб, кг 60
