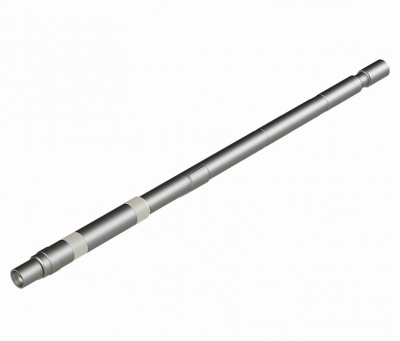

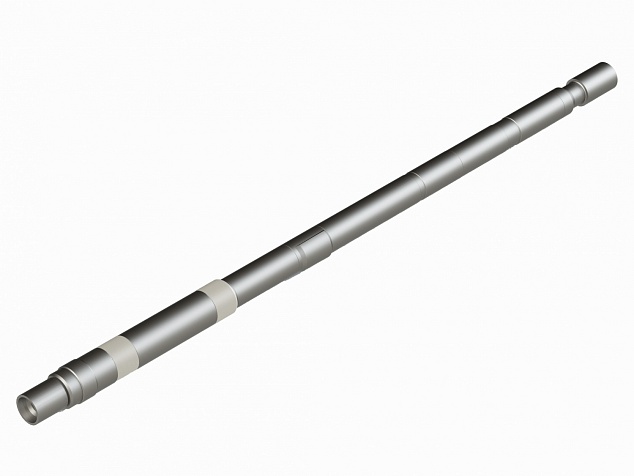

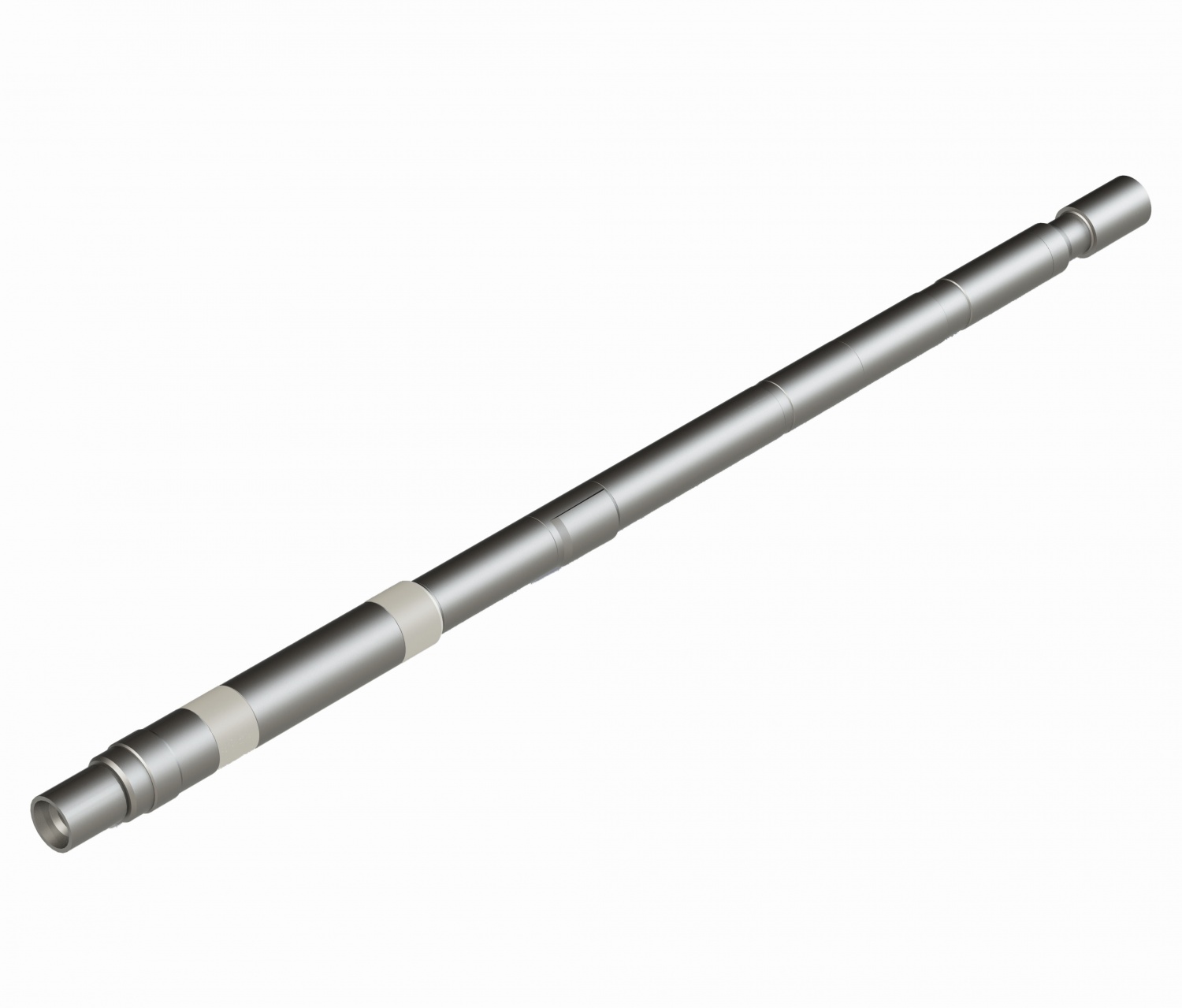

Винтовой забойный двигатель со встроенным измерительным модулем

Предназначен для бурения наклонно-направленных и горизонтальных скважин и измерения зенитного угла, четырехсекторного ГК и скорости вращения вала двигателя.
Измеренные параметры передаются на телесистему и записываются в память.
Презентация по опыту применения (Презентация НДМ+ДР,ppsx).
Подробнее

Описание


Особенности и преимущества

 - осуществляет измерения непосредственно около долота;

 - позволяет оперативно корректировать траекторию бурения скважины;

 - повышает качество проводки горизонтальных скважин в продуктивных пластах небольшой мощности;

Характеристики

Обозначение

Резьба к долоту

Диаметр долота, мм

Заходность

Наружный диаметр, мм

ДРЗ-106.ТС З-88 142,9-151,0 7/8 124
ДРЗ-120.ТС З-88 142,9-165,1 7/8 130
ДРЗ-172.ТС З-117 214,3-244,5 7/8 189

Параметры

Диапазон измерений зенитного угла, град.  0-180
Пределы допускаемого значения основной
абсолютной погрешности при измерении
зенитного угла, не более


±0,12′
Диапазон измерения мощности экспозиционной дозы естественного гамма-излучения (МЭД), мкР/час 2-100
Пределы допускаемого значения основной
относительной погрешности при измерении МЭД, не более

± 15%

Работает совместно с телесистемами типа ЗТК-42ЭМ, ЗТК-42КК, APS Technology. Могут быть по заказу подключены к любой другой телесистеме.
