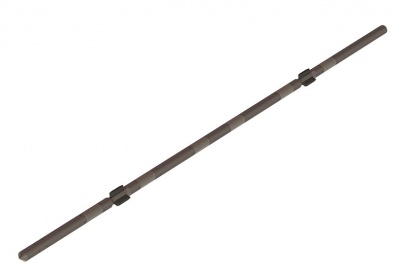

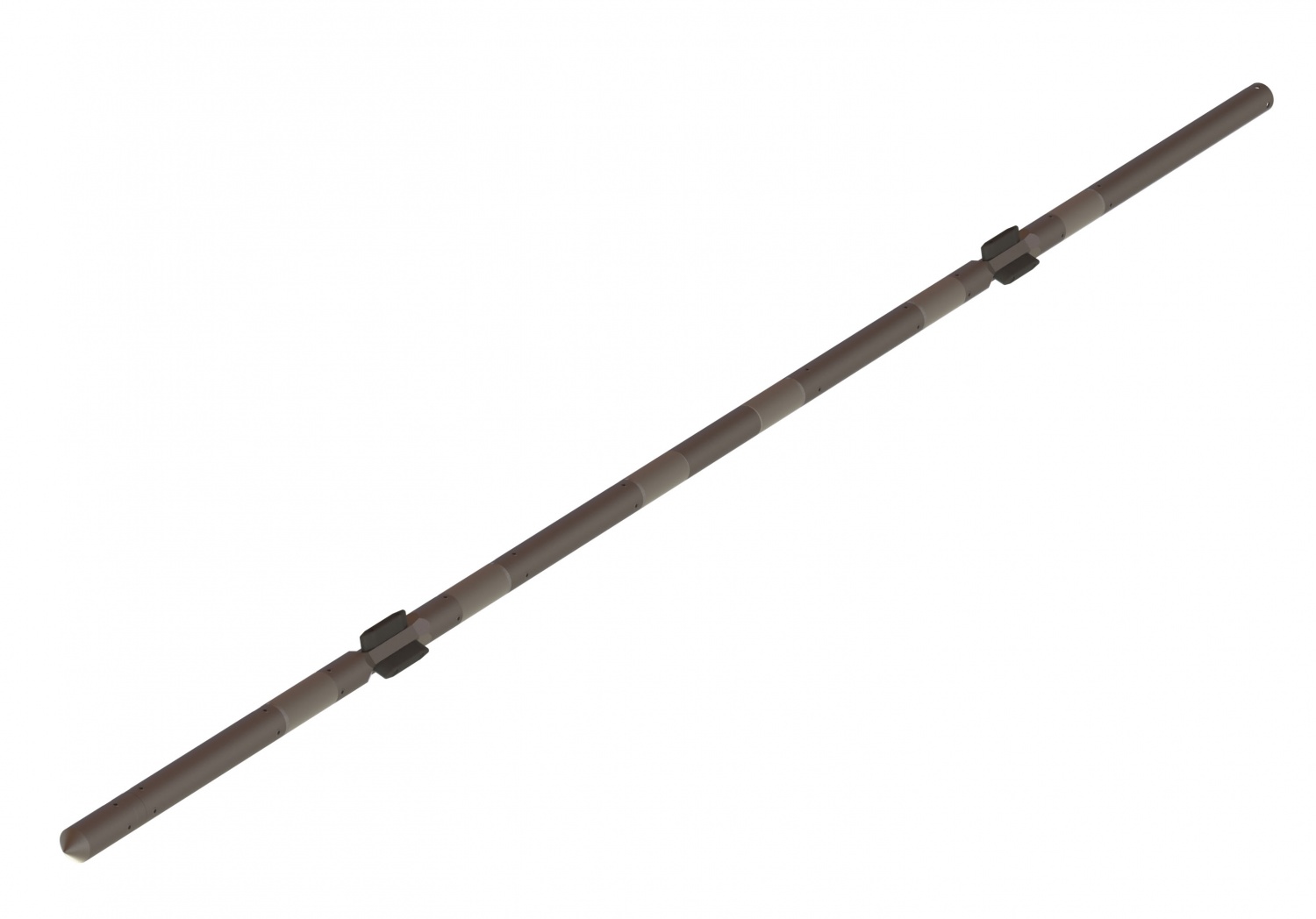

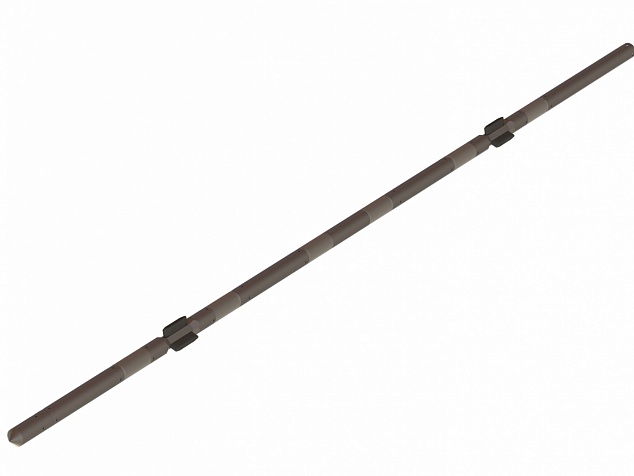

Модуль индукционного резистивиметра

Предназначен для измерения удельного электрического сопротивления в бурящихся скважинах.
Презентация по опыту применения (Презентация геонавигация, ppsx).

Подробнее

Описание

Наша компания использует индукционный модуль МИР, производства ООО "НПО Геомаш"

Модуль индукционного резистивиметра обеспечивает измерение и расчет удельного электрического сопротивления по фазовому сдвигу и по ослаблению амплитуды.

Технические характеристики

Параметры	Значения
Максимальная рабочая температура	120 °С
Максимальное гидростатическое давление	80 МПа
Габаритные размеры: Диаметр Базовая длина	48 мм 2969 мм
Время непрерывной работы	150 ч

Метрологические характеристики

Зонд	Мнемоника	Метод	Длина зонда,м	Частота, кГц	Диапазон измерений, *Омм**	Глубин- ность,м	Погрешность измерений, %±мСм/м
1	P06H	Фазовый сдвиг	0,6	1800	0,1-2800	0,45	±2%±1,0
2	P06L		0,6	400	0,1-2800	0,5	±3%±2,0
3	P10H		1,0	1800	0,1-900	0,6	±2%±1,7
4	P10L		1,0	400	0,1-900	0,8	±3%±3,0
5	A06H	Ослабление амплитуды	0,6	1800	0,1-300	0,8	не нормируется
6	A06L		0,6	400	0,1-300	1,0	не нормируется
7	A10H		1,0	1800	0,1-200	1,2	не нормируется
8	A10L		1,0	400	0,1-200	1,5	не нормируется

Работает с телесистемами типа ЗТК-42ЭМ, ЗТК-42КК, APS Technology.
К продаже предлагаются комплекты стыковки МИР к вышеуказанным телесистемам.
